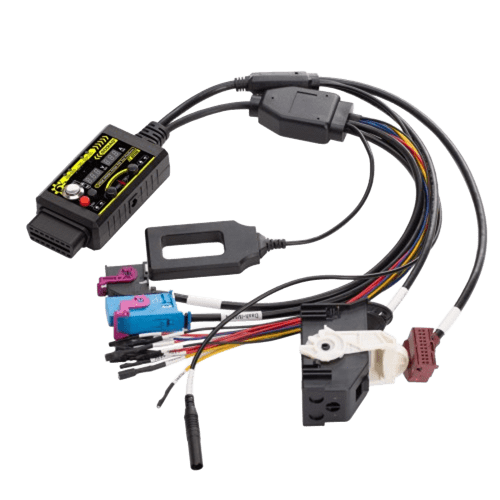

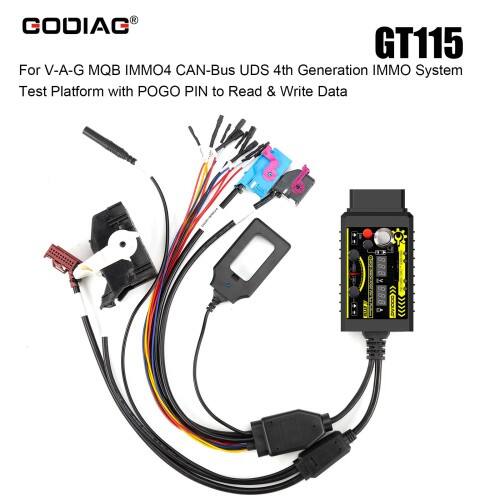

Los modelos MQB abarcan desde superminis hasta automóviles familiares grandes, sustituyendo plataformas anteriores como PQ25, PQ35 y PQ46. Nuestro producto es un cable de conexión específico para el sistema IMMO MQB, que permite a los técnicos realizar operaciones fuera del vehículo de forma cómoda, incluyendo la programación IMMO, el emparejamiento de llaves y el diagnóstico. Equipado con un conector POGO PIN, posibilita una lectura y escritura estables y no destructivas de los datos del cuadro de instrumentos, garantizando un rendimiento fiable sin dañar el cable.
Funciones:
1. Detección sincrónica de la llave y del módulo IMMO del vehículo
2. Diagnóstico independiente del motor y módulo de expansión de potencia.
3. Diagnóstico de comunicación y prueba de programación del módulo del motor y módulo de potencia a través del módulo de pasarela
4. Lectura y escritura de datos del conector POGO PIN de la cuarta generación IMMO y detección de sincronización de llaves
5. Conectar el módulo BCM con el módulo de pasarela para diagnóstico de comunicación y prueba de programación (Nota: presione el interruptor correspondiente cuando sea necesario).
6. Detección del módulo de pasarela.

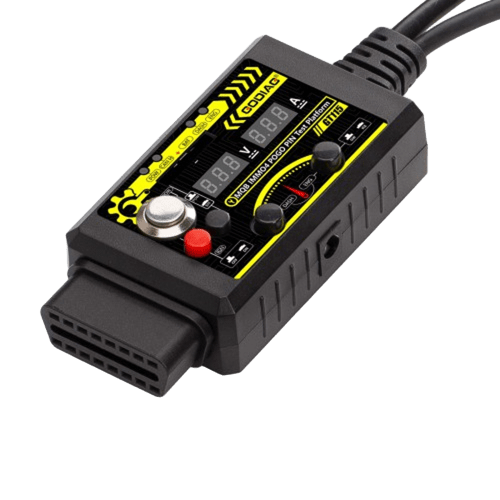

7. Visualización del voltaje de la fuente de alimentación actualmente conectada.
8. Visualización de la corriente del módulo actualmente conectado.
9. Detección del voltaje de la batería tipo 2032.
10. Con POGO PIN para leer y escribir datos en el tablero.
11. Compatible con Xhorse VVDI2, Key Tool Plus, Autel y muchos otros dispositivos.
12. Reemplaza al Godiag GT110 y al cable MQB estándar (#SF232)
Características del Godiag GT115:

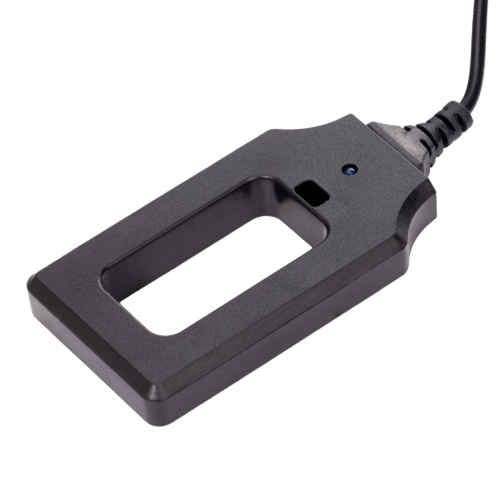

Detección Sincrónica: Detecte sin esfuerzo las llaves y los módulos IMMO del vehículo.
Diagnóstico Independiente: Realice diagnósticos independientes para los módulos del motor y de expansión de potencia.
Comunicación Gateway: Realice pruebas de diagnóstico y programación de los módulos del motor y de potencia a través del gateway.
Tecnología POGO PIN: Lea y escriba datos en el tablero con precisión y estabilidad.
Prueba Integral: Pruebe los módulos BCM a través del gateway para una comunicación y programación fluidas.
Monitoreo en Tiempo Real: Muestre el voltaje actual de la fuente de alimentación y la corriente del módulo para un diagnóstico preciso.
Detección de voltaje de la batería: Asegure un rendimiento óptimo con la detección de voltaje de la batería 2032.
¿Cómo usar el POGO PIN?
1. Conecte la fuente de alimentación [Nota: el interruptor de alimentación debe estar apagado].
2. Presione la alimentación de encendido IGN [el interruptor de encendido IGN debe estar encendido].
3. Conecte el enchufe del instrumento.
4. Localice el punto de conexión POGO PIN del instrumento correspondiente y conéctelo con una sonda.
5. Encienda el interruptor de alimentación durante 3-5 segundos. Si la luz ABS parpadea, ha ingresado correctamente al modo de lectura/escritura POGO PIN.

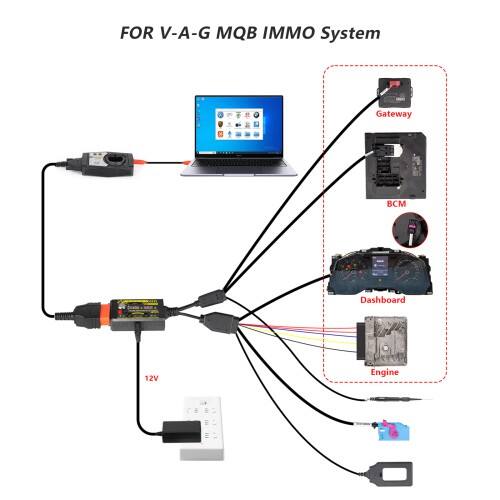

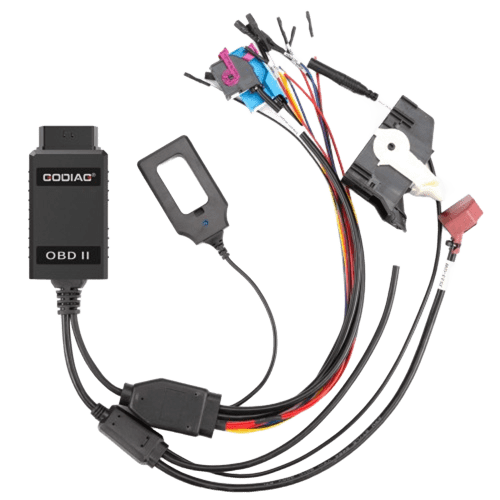

Conecte el GT115 con el cluster MQB, BCM, gateway y ECU del motor.
La plataforma de prueba puede utilizarse para conectarse simultáneamente al BCM, gateway, cluster y ECU del motor.
Puede utilizarse para conectar el cluster de instrumentos o el módulo del motor por separado.
Pero no puede conectarse con el módulo BCM o con el módulo de puerta de enlace por separado.

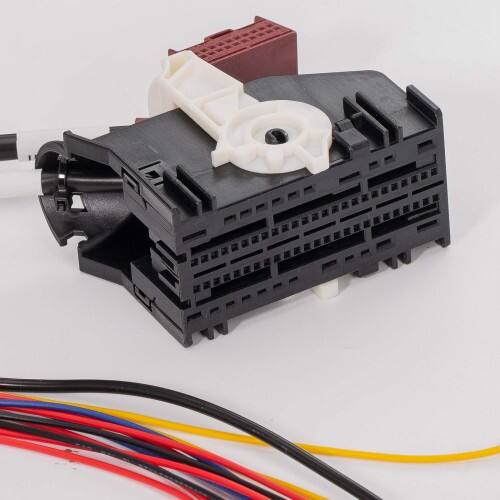

Verifique los pines de la ECU al Godiag GT115

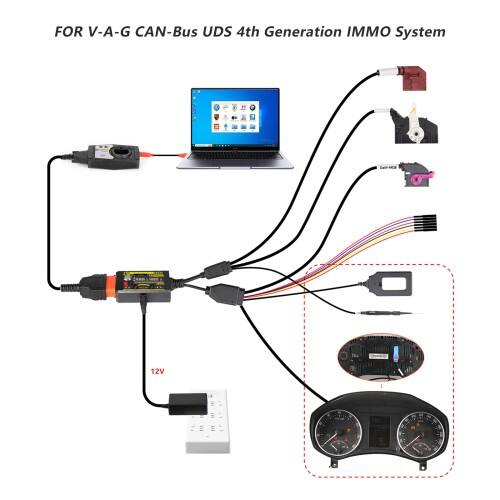

Conéctese con el grupo IMMO4 CANBUS UDS

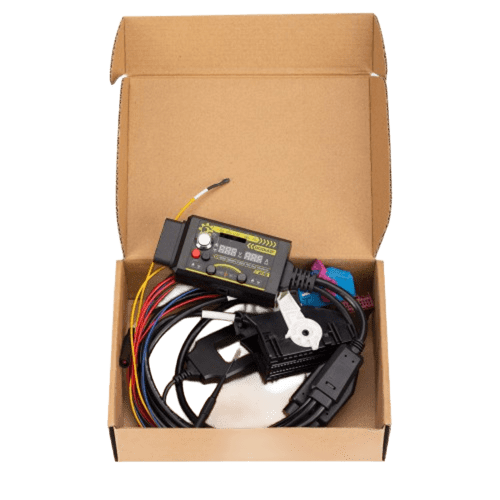

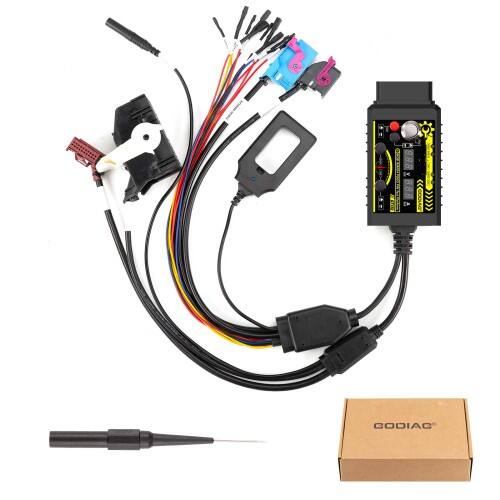

El paquete incluye:
1 ud. x Plataforma de prueba del sistema GODIAG GT115 IMMO
